Schleppketten 25 mm

beidseitig offene Bauart, Schwenkabdeckung

Datenblatt herunterladen

Version		N2537		N2557		N2577		Einheit
Ba:		53		72		92		mm
Bi:		38		57		77		mm
Ha:		35		35		35		mm
Hi:		26		26		26		mm
R min:		55		55		55		mm
H min:		150		150		150		mm

Die Schleppkette lässt sich zur Kabeleinführung durch schwenkbare Abdeckelemente einfach öffnen und schließen.

Elemente pro m: 22

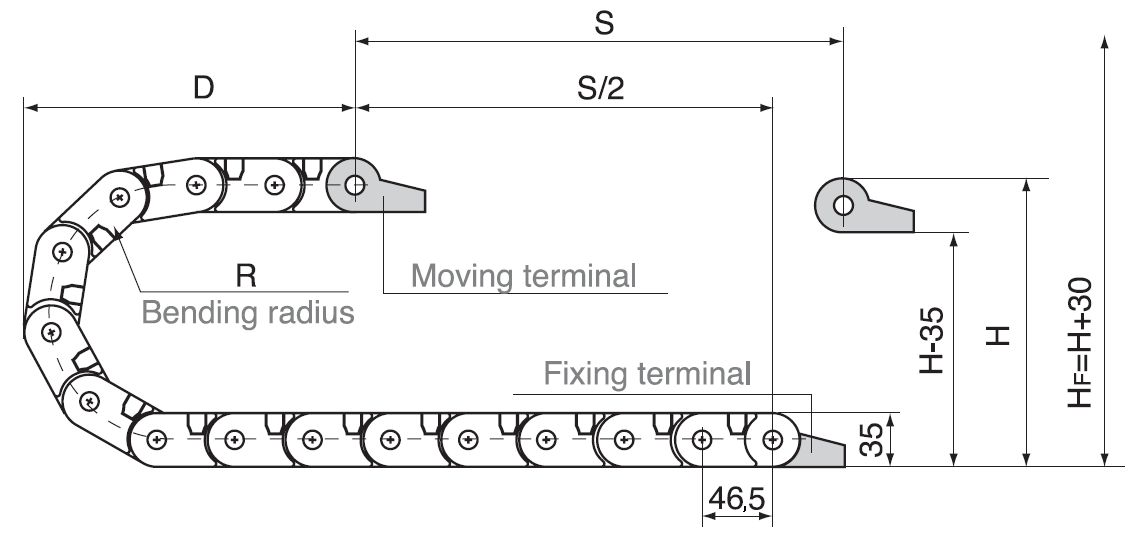

L = S/2+K   H_F = H+20mm
L = Länge  S = Fahrweg

R	28	38	48	75	100
H	80	100	120	175	225
D	70	80	90	120	145
K	150	185	215	300	375

Max. Länge ohne Unterstützung: 1.2 m
Max. Kabeldurchmesser: 22 mm
