Schleppketten 15 mm

halb-offene Bauart, Schwenkabdeckung

Datenblatt herunterladen

Version		1515		1520		1530		1540		1550		Einheit
Ba:		25		30		41		50		60		mm
Bi:		15		20		30		40		50		mm
Ha:		20		20		20		20		20		20		mm
Hi:		15		15		15		15		15		15		mm
R min:		28		38		38		38		38		mm
H min:		76		96		96		96		96		mm

Die Schleppkette lässt sich zur Kabeleinführung durch schwenkbare Abdeckelemente einfach öffnen und schließen.

Elemente pro m: 40

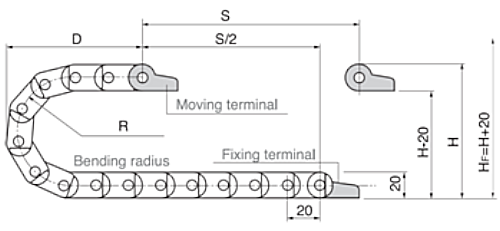

L = S/2+K   H_F = H+20mm
L = Länge  S = Fahrweg

R	28	38	48
H	76	96	116
D	60	70	80
K	130	160	190

Max. Länge ohne Unterstützung: 0.9 m
Max. Kabeldurchmesser: 12 mm
