Wellenkupplungen JEJ8-80114
Datenblatt herunterladen
- 3-teilige Wellenkupplungen bestehend aus 2 Naben und einer Übertragungsscheibe aus Polyurethan.
- Mit Klemmvorrichtung, ideal für Servo- und Schrittmotoren
- Naben mit verschiedenen Innendurchmessern, die für universelle Verwendungen leicht austauschbar sind
- Ausgleich von Spiel in seitlicher, schräger und axialer Richtung
- Widerstandsfähig gegenüber Öl, nicht elektrisch leitend
- Klemmnaben aus eloxierter Alulegierung, auswechselbares Dämpfungselement aus Kunststoff
Abmessungen:

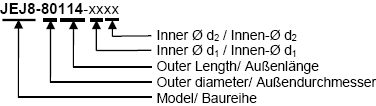

Typenkennzeichnung:
| Art.-No. | JEJ8-80114 | ||||||
| -255xx | -280xx | -300xx | -350xx | -380xx | -400xx | -450xx | |
| Innen-Ø d1, d2 [mm] | 25,5 | 28,0 | 30,0 | 35,0 | 38,0 | 40,0 | 45,0 |
| Außen-Ø D | 80,0 mm | ||||||
| Gesamtlänge L | ∼ 115,0 mm | ||||||
| Schrauben | M8 | ||||||
| Max. Drehzahl | 4.000 min-1 | ||||||
| Max. Drehmoment | 250 Nm | ||||||
| Empf. Drehmoment | 125 Nm | ||||||
Technische Änderungen vorbehalten 2011-01-28
