• Universelle Weitbereichs-Eingangsspannung
• PF >0.98@115VAC; >0.94@230VAC
• TÜV bauartgeprüft
• Schutzschaltungen für: Überlast/ Über-spannung/ Übertemperatur/ Kurzschluss
• Japanische Schlüsselbauteile
• Alle Elkos in 105°C Ausführung
• Abmessungen: 212 x 99 x 50mm

Modell	DC Ausgang	Nenn- leistung	Last- Regelung	Spannungs-toleranz	Welligkeit (max.)	Wirkungs- grad
HF150W-SC-5	5V 30.0A	150.0W	0.5%	± 2%	100mVp-p	79%
HF150W-SC-7.5	7.5V 20.0A	150.0W	0.5%	± 2%	100mVp-p	81%
HF150W-SC-12	12V 12.5A	150.0W	0.5%	± 1%	120mVp-p	84%
HF150W-SC-13.5	13.5V 11.2A	151.2W	0.5%	± 1%	120mVp-p	85%
HF150W-SC-15	15V 10.0A	150.0W	0.5%	± 1%	120mVp-p	85%
HF150W-SC-24	24V 6.3A	151.2W	0.5%	± 1%	150mVp-p	86%
HF150W-SC-36	36V 4.2A	151.2W	0.5%	± 1%	150mVp-p	86%
HF150W-SC-48	48V 3.2A	153.6W	0.5%	± 1%	150mVp-p	86%

Eingangsspannung:	85~264VAC (120~370VDC)
Eingangsstrom:	2.5A
Einschaltstrom:	Kaltstart, 20A/115V, 40A/230V
Eingangs Leckstrom:	< 1mA/230VAC
Stromregelung (Volllast):	± 0.5%
Spannungs-Regelbereich:	± 10%
Ausgangs-Überlastungsschutz:	105~150%, Strombegrenzung, Auto-Wiedereinschaltung
Ausgangs-Über-spannungsschutz:	115~150%, Abschaltung, Re-set bei Wiedereinschaltung
Kurzschlussschutz:	Strombegrenzung, Auto-Reset
Anstiegszeit:	50ms bei Volllast (typ.)
Überbrückungszeit:	20ms bei Volllast (typ.)

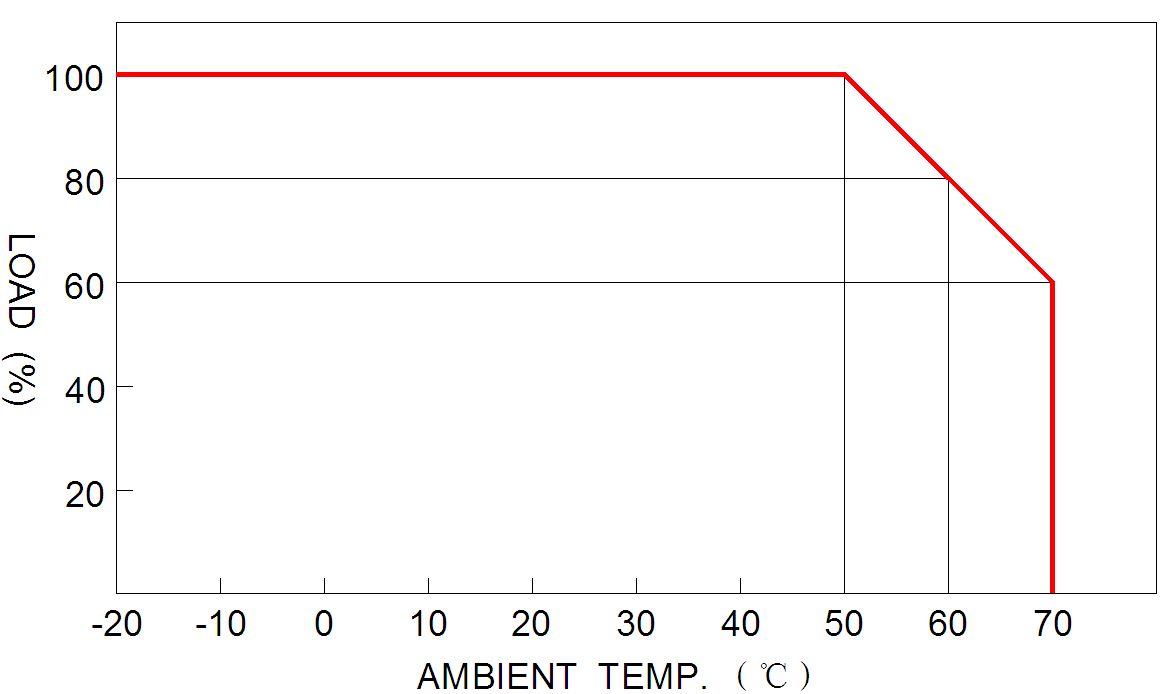

Betriebstemperatur:	-20°C ~+70°C (siehe Leistungsabfall-Kurve)
Lagertemperatur:	20°C ~+85°C
Umgebungs-Feuchte:	20%~93%RH(nicht kondensierend)
Lagerungs-Feuchte:	20%~95%RH(nicht kondensierend)
MTBF:	>100,000 Stunden;
Kühlung:	Konvektion
EMV-Richtlinien:	GB9254, EN55022 Class B EN55024, EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11
Spannungsfestigkeit:	I/P -O/P: 3.0KVAC/1min I/P - PE: 1.5KVAC/1min O/P-PE: 0.5KVAC/1min
Vibrationsfestigkeit:	10~150Hz, 2G 10min/1cycle, 30min each along X, Y, Z axes
Bauform:	Geschlossene Bauform
Anschlüsse:	7P/9.5mm Schraubanschlüsse

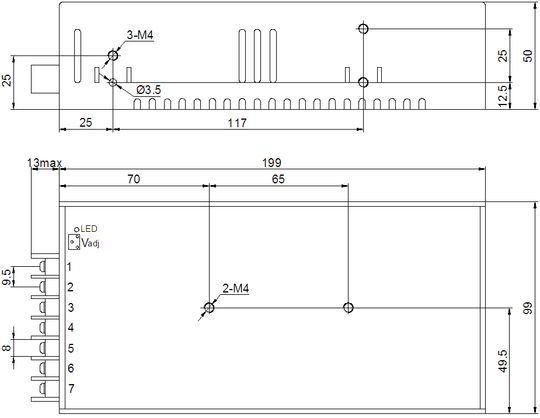

Abmessungen:	212 x 99 x 50mm (L x W x H)
Verpackung	0.71kg, 22 Stk: 17.5kg/ 0.045CBM pro Karton

1. Alle Parameter gemessen bei 230V Wechselspannung,
2. Funktion der Eingangsspannungsregelung von der unteren bis zur oberen Eingangsspannungsgrenze unter Nennlast.
3. Funktion Überlastungsschutz bei 0% bis 100% der Nennleistung Einspannungs-Modelle. Für Mehrspannungsmodelle bei 20% bis 100% Nennlast und 60% Nennlast weiterer DC-Ausgänge.
4. Welligkeit und Rauschen sind gemessen bei 20MHz Bandbreite unter Verwendung eines 12” twisted pair-Kabels abgeschlossen mit einem 0.1µF & 47µF parallel Kondensator.
5. Das Netzteil ist eine Komponente, die mit anderen Baugruppen zusammen verwendet wird. Die Komplettanwendung ist auf Einhaltung der gültigen EMV-Bestimmungen zu prüfen.

Länge der Motorschrauben: max. 6mm

Pin No.	Belegung	Pin No.	Belegung
1,2	DC OUTPUT +V	5	PE
3,4	DC OUTPUT –V	6	AC/ N
		7	AC/ L
